基于微流控技术的快速PCR方法的研究进展

微流控芯片PCR极大地改变了传统的核酸扩增方式，具有集成化、小型化、操作方便、处理速度快等诸多特点，在未来的生物学和病理学应用中具有广阔前景。

1、自然对流PCR

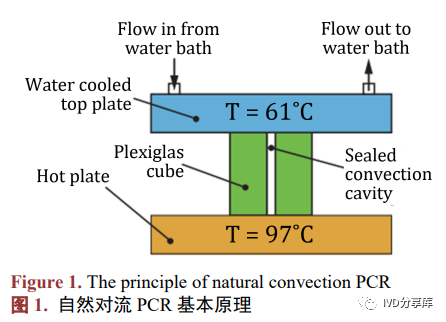

自然对流PCR最初是由Hwang等人于2001年提出。它是通过在一根毛细管的底部加热，从而在腔体内竖直方向形成稳定的温度梯度，由于流体密度的不同，最终形成连续的液体循环，从而携带目标基因到达不同的温度区，以实现变性、退火和延伸。2002年，Krishnan等人在Science上报道了一种采用瑞利–贝纳尔对流方式实现PCR。其作用原理(图 1)是采用一个圆柱腔体盛放样品，使腔体的上下表面保持恒温(61℃和 97℃)，通过上下表面的温差驱动实现自然对流，从而使PCR反应液体流经不同的温区，并最终实现了296bp β-Actin基因的扩增。

基于自然对流PCR，Kim等人开发了基于分子检测的肉类快速识别方法，他们在24分钟内完成了牛肉、羊肉与猪肉的快速区分。采用多重自然对流PCR 技术，该课题组也开展了对肠炎沙门菌和伤寒沙门氏菌的快速诊断，结果表明，PCR循环最高可达42秒/循环，所需时间仅为21分钟。

在国内，北京化工大学邱宪波教授课题组采用毛细管作为反应容器，也对自然对流PCR技术开展了
深入研究。它们通过在毛细管底部施加一个恒定温度，从而在毛细管内形成了稳定的对流循环，实现了H1N1流感病毒基因的快速扩增。为实现实时观测PCR产物的变化，他们在反应液内添加了标记FAM的Taqman探针，整个过程耗时约在30分钟以内。在此基础上，他们进一步开发了基于自然对流PCR的H1N1的快速检测仪。

尽管基于毛细管结构的自然对流PCR易于操作，但是较难达到稳定的浓度梯度场，导至DNA变性、退火及延伸的时间较难控制，较难实现长片段DNA模板的复制。为此，科学家们提出采用光盘状微流控
芯片实现自然对流PCR。通过在光盘中心设置为95℃，边缘设置为52℃，从而在两个温度区间内形成稳
定的层流，以实现自然对流 PCR。

在基于毛细管和盘式反应器的自然对流PCR中，由于温度与流场的特性，浓度梯度场往往无法达到
理想状态从而影响扩增效率。基于闭环的自然对流PCR可以通过在热对流闭环上适当增加温度场来实现
均匀的浓度梯度场。Benett 等人首次提出了圆形闭环热循环装置。该装置利用薄膜铂对通道的指定部分进行加热以产生热对流，试剂在高温区与低温区之间反复流动实现PCR扩增，装载试剂的反应器材料
可由硅、玻璃等材料制成。在热对流闭环的设计过程中，其材料、几何形状甚至尺寸成为基于闭环的自然对流PCR研究的主要挑战。通常情况下，采用微加工工艺制作聚合物闭环，形成不同几何形状的自然
对流流道或微流控芯片。这种方法操作方便、成本低、易于大批量生产。反应容器的几何形状一般包括三角形环、矩形环、圆形环和u形环。虽然基于闭环式的自然对流PCR反应结果相较于毛细管式和光盘式更有优越性，但是其同样也存在实验设计复杂的问题，需要后续进一步研究
优化。此外，集成化和商业化系统逐渐成为人们关注的重点。K. H. Chung等人开发了一款小型热环系统，仅需一个微型温度控制器控制闭环内温差，PCR反应物通过热虹吸效应沿着聚合物芯片中的三角形闭环通道对流。10分钟便可检测到127 bp靶基因扩增片段，此外，扩增470 bp基因仅需20分钟。整
个系统结构紧凑，其重量及尺寸分别为0.6 kg和15 × 15 × 10 cm3
，可掌上使用。Aashish Priye等人将毛细管反应器与单端加热器相结合，研制了一款低成本、便携式的核酸诊断生化平台。使用智能手机摄像头和集成图像分析应用程序实现时间分辨荧光检测和定量。利用无人机的马达作为离心机，实现标准样品制备，样品采集和检测在几分钟内即可完成。基于毛细管的自然对流系统具有加热方式简单、使用方便、与荧光检测相容性好，成本低等特点，比其他方法更接近商业化和应用。

2、连续流动式PCR

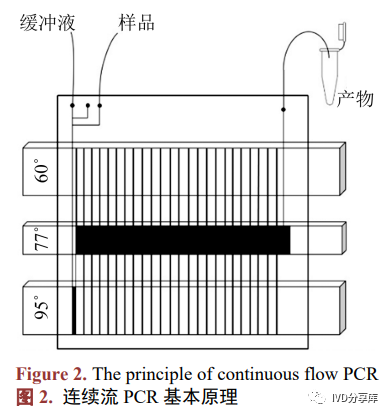

动态连续流动式PCR (图 2)是通过加工形成逶迤型流路，在外部驱动力的作用下，使PCR反应液连续流经三个不同温区，完成变性、退火和延伸过程，以达到DNA扩增目的，其优点在于反应温度无需来回反复地快速升降。该技术最早由帝国理工学院Manz课题组提出。他们在康宁0211玻璃上蚀刻了深40μm宽90μm的20个相同的逶迤形通道的微流控芯片，并将芯片置于95℃、77℃和60℃的三个恒温模块
上，并在5分钟内扩增出了长度176 bp的目标基因。Jaehyun等人利用3D打印技术设计了一款低成本、快速成型的带有集成加热器的蛇纹石微通道PCR扩增装置。装置包括三个温度区，高温变性
(90℃~94℃)，低温退火(55℃~60℃)，拉伸(70℃~77℃)。温度循环效率为 67.4%~47.8%，流动速率为5
μL/min~10 μL/min，可实现27个热循环DNA扩增。

韩国嘉泉大学Nae Yoon Lee实验室采用聚四氟乙烯(PTFE)塑料管缠绕在玻璃基板后，放置于加热模块，通过注射器将PCR反应液注射于塑料管中，也于20分钟内实现了大肠肝菌与沙门氏菌目标基因的扩增。他们也制作一种三维螺旋PTFE微器件，通过将PTFE管缠绕在聚二甲基硅氧烷(PDMS)上，
完成了长度为230 bp与409 bp目标基因的扩增。研究表明，PCR反应液中添加牛血清蛋白可有效提高PCR扩增效率。在国内，复旦大学隋国栋教授采用聚二甲基硅氧烷材料制作了连续流PCR芯片，通过基因杂交的方法对大肠肝菌等细菌做了分析。此外，他们采用氟化油作为载液，并且通过增加压力
减少气泡的产生，在芯片内实现了对空气中的病原体进行捕获、富集和基因分析。

尽管连续流PCR技术可实现目标基因的快速扩增，但是通常需要借助于精密的微流泵等装置进样，
而且芯片中PCR产物通常需借助离线的电泳等方法确定是否存在假阳性产物。这不仅导至系统比较庞大，
且增加了成本，不利于即时检测(POCT)装置的开发。为此，我们课题组开发了基于压力式进样的微流体进样模块，并研制了集连续流PCR与电泳于一体的微流控芯片(图 3)，实现了在便携的微流控系统内
进样、3~8分钟快速扩增牙周病原菌及PCR产物的在线检测。由于芯片内每次只能对一个样本PCR，为提高通量，对实验条件进行优化并在连续流PCR微流控芯片内实现了多个样本的多重PCR。为克服多重 PCR 时不同样本与引物之间产生的交叉反应，研制了阵列连续流PCR微流控芯片，在物理
空间上对反应室进行隔离，实现了三种牙周病原菌同时高效PCR。

近年来，在微流控技术中还开发了一种基于振荡流的PCR装置，该装置基于静态室的柔性循环PCR方法和快速连续流PCR系统的组合。其热回路的数值不依赖于微通道的长度，循环数不受通道尺寸的限
制。Wang等人将1 μL反应混合液液滴注入振荡流型微芯片中，使用石蜡油将液滴的两侧覆盖，通过外部注射泵控制液滴在三个温度区域间的循环流动，并在15分钟内成功扩增出人类乳头瘤病毒(HPV)
基因。Kopparthy等人开发了一款基于振荡流的DNA扩增热梯度平台，该微型设备消除了对热循环
预先确定的流体通道的需要，以及RNA扩增所需的额外孵化步骤所涉及的复杂性。微流控芯片制备方式简单，采用在玻璃片之间夹上双面卡普顿胶带和PDMS隔片的三明治形式。最后使用该系统演示了人类RNA样本中病毒噬菌体DNA (ΦX174)和B2M基因的181 bp片段。

此外，Salman等人还报道了一种便携式的低成本的分流式PCR微流控装置，由聚碳酸酯微流控PCR微芯片、分流热区、荧光检测器组成。微流控芯片采用微铣削加工方法制作并使用热熔粘接方法覆
盖密封以达到无泄漏和防止样品蒸发的目的，然后使芯片在三个双面温度区域之间进行热循环，升温速
率和降温速率分别为1.8℃/s和2℃/s。并使用通用引物验证了该装置。

微流控PCR装置极大地改变了传统的核酸扩增方式，其具有小型化、集成化、体积紧凑、操作方便等诸多优点。相对于传统的PCR热循环仪，自然对流PCR与连续流PCR微流控芯片技术均在聚合酶链式反应发生前将制热模块温度设定成固定值，DNA复制过程中无需反复变温，从而克服了传统方法变温效率较低的缺陷。自然对流PCR可采用与传统PCR方法类似的腔体阵列，从而实现高通量。毋庸置疑，自然对流PCR是一种高效、准确、特异的核酸扩增方法，其将在分子诊断特别是资源有限环境下的即时检测中发挥着重要作用。但是自然对流循环携带目标基因到指定温区时时间较难控制，对长片段目标基因扩增效果不佳，适应PCR试剂自然对流的温度循环条件仍需进一步研究。为实现自然对流PCR技术的商业化发展，需要考虑自然对流PCR反应器及PCR试剂在内的跨学科联合研究。因此，集成核酸提取的基于微流控芯片的自然对流PCR系统将成为未来重要研究方向。连续流PCR微流控芯片可以通过控制样品入口流速实现PCR产物量多少的可控，且由于高的温度变换效率能实现快速基因复制，具有样品损耗小、热循环时间短、热惯性可忽略等优点。连续流PCR装置因其扩增及检测过程更适用于小型化应用，基于连续流方法的微流体设备被开发出来用于样品提取、纯化及混合。但是连续流PCR微流控芯片是基于时空转换的概念，单个芯片占用体积相对较大，因而如何实现样品高通量扩增是连续流PCR面临的挑战。毫无疑问，微流控PCR芯片因其低成本、小型化和集成化等优点在未来的生物学和病理学应用中具有广阔前景。因此，在微流控平台上集成微流控器件和基因测序或阵列将成为未来的一个研究方向，特别是集成如样品提取、制备等其它检测功能的聚合酶链式反应设备将是未来前景的关键一步。

王肖阳，李振庆，基于微流控技术的快速PCR方法的研究进展，分析化学进展，2023, 13(1), 90-96
