微流控芯片，被誉为“芯片实验室”，能在微米级尺度上完成DNA检测、细胞分析等高精度实验。然而，其设计过程却面临巨大挑战：微小通道内的流体行为复杂、材料易变形、工艺成本高昂且传统“试错法”耗时费力，而力学仿真分析的引入，正悄然改变这一现状！
一、力学仿真的四大核心优势
1  成本直降：告别“烧钱”试错
无需反复加工实体芯片，通过仿真即可模拟不同设计方案的性能，节省材料与加工成本。例如，通过仿真优化通道结构，将原型制作次数从数十次减少至几次，成本降低60%~70%！

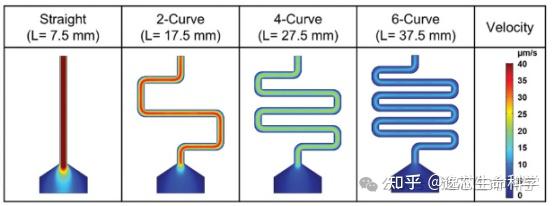

图1.仿真进行结构优化[1]

2  效率翻倍：参数一键调优
在虚拟环境中快速调整通道宽度、流速、压力等参数，1天内完成数十次迭代。传统实验需数周才能实现的目标，仿真可能只需几小时！

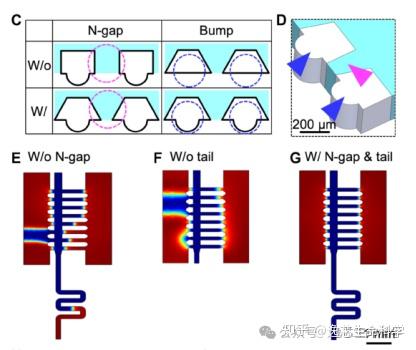

图2.仿真模拟不同微结构的流速[2]

3  精准预测：防患于未然
流体行为：模拟层流、表面张力效应，避免气泡滞留或混合不均；
结构强度：预测高压下材料的应力集中，防止芯片变形或破裂；
多场耦合：分析流体-结构交互（如柔性PDMS材料的形变对流速的影响）。

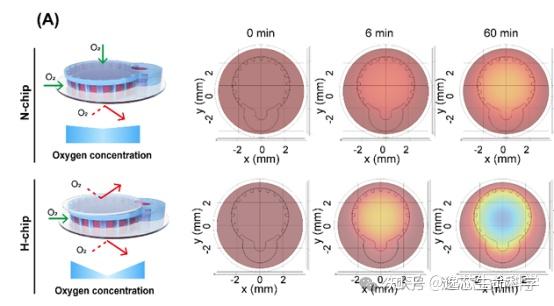

图3.多物理场仿真[3]

4  材料与工艺的“试金石”
不同材料（如PDMS、玻璃、聚合物）的弹性、生物相容性差异显著。仿真可对比不同材料的力学响应，帮助选择最优方案，同时验证微加工工艺的可行性。
二、实战案例：仿真如何解决真实问题？
1  案例1：抗癌药物筛选芯片的“防堵设计”
在设计细胞捕获微通道时，仿真发现特定弯曲角度易导致细胞堆积。通过调整几何参数，最终实现99%的流通效率。
2  案例2：便携式检测芯片的“密封优化”
仿真模拟芯片与外部管道的连接处应力分布，优化密封结构，确保长期使用不漏液。
三、仿真利器推荐：这些工具助你事半功倍
1  COMSOL Multiphysics  擅长多物理场耦合，适合复杂微流控场景；
2  ANSYS Fluent  流体动力学模拟精度高，支持大规模并行计算；
3  OpenFOAM  开源灵活，适合定制化需求。
四、挑战与未来：仿真技术的进阶之路
尽管优势显著，仿真分析仍需应对：
1⚠️ 高保真模型构建
微尺度下的表面效应、边界条件设定需更精准；
2⚠️ 计算资源消耗
复杂3D模型对硬件要求较高。
未来，随着AI加速仿真、云端计算普及，这些问题将逐步破解，仿真技术或成为微流控设计的“标配”！
结语：让仿真成为设计的“眼睛”
在微流控芯片的精密世界里，力学仿真不仅是成本的“节流阀”，更是创新的“加速器”。拥抱仿真技术，让每一个设计决策都有据可依，助力“小芯片”撬动“大未来”！
参考文献
1. Hyung S, Lee S R, Kim J, et al. A 3D disease and regeneration model of peripheral nervous system–on–a–chip[J]. Science Advances, 2021, 7(5): eabd9749.
2.Park S, Kim Y, Lee J, et al. Flow‐IMPACT: A Pumpless, Hight‐Throughput 3D Cell Culture Platform for Investigation of Synergistic Angiogenic Effects[J]. Advanced Materials Technologies, 2024: 2401526.
3. Kim M K, Paek K, Tak S, et al. A hepatic zonation chip with an oxygen concentration gradient embracing the spatial distribution of metabolic function[J]. Biofabrication, 2025.
