液位报警若干种方式

IVD仪器中通常使用的液体介质有清洗液、缓冲液、稀释液、消毒液等，除非医疗机构有专门的废液直排系统，否则还应有废液。

这些液体介质储存在一定容积的容器中，我们在使用的时候需要了解其状态。典型的状态有：废液满（高位报警），缓冲液空 （低位报警），稀释液空（低位报警），消毒液空（低位报警）。

如果有对缓冲液等有自动灌装的装置，还应设置缓冲液满（高位报警）等报警装置。

从功能上分，液位报警可分为高液位报警、低液位报警和实时监测。

从是否与介质接触，可分为接触式和非接触式。

以传感器原理分，在IVD上的应用可分为浮子式、光电式、称重式等。

下面我们就以传感器原理分类，对液位报警传感器做一个盘点。

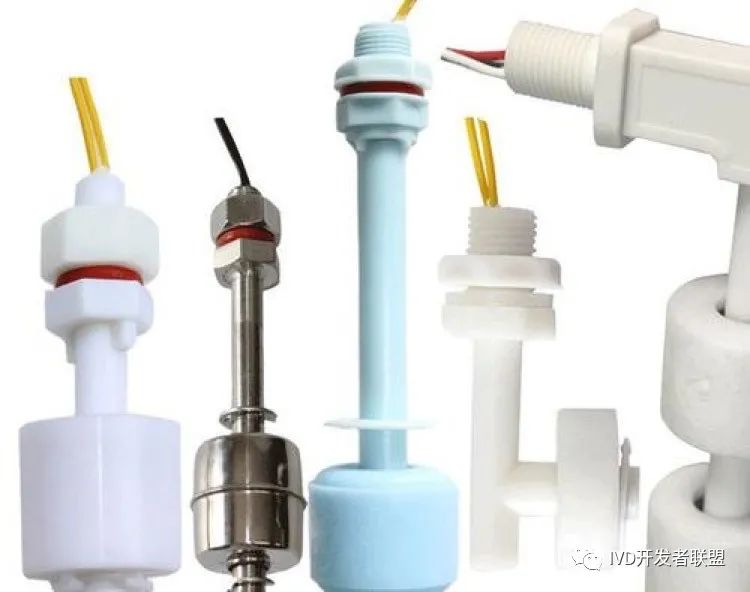

在IVD领域应用最为广泛的液位报警器。基本原理是：利用浮力，使电路导通或者断开，形成高电位或者低电位，从而实现高液位报警和低液位报警。

优点：结构简单，价格便宜，可靠性高，可定制实现多点位液位报警，材料可更换，化学兼容性好

缺点：接触式传感器，在更换液体时，需要将液位传感器拿出来，容易造成一定的污染。同时，长时间不清洗，容易滋生微生物。响应时间慢。无法连续监测。

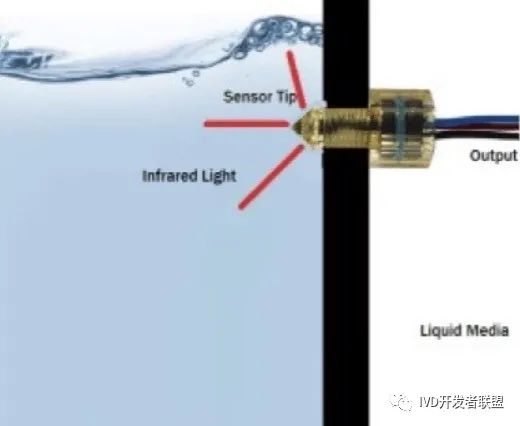

光电液位开关它主要由两个主要部分组成：红外LED和光电晶体管，准确地定位在传感器尖端的底部。

其工作原理主要是利用光电液位开关传感器内包含一个红外线发光二极管和一个光电接收器。发光二极管所发出的光被导入传感器顶部的棱镜。当尖端处于空气中时，红外光在内部围绕光电晶体管的尖端反射，从而在两者之间提供强光耦合。当传感器尖端浸没在液体中时，红外光从尖端逸出，导至光电晶体管的光量减少，从而使得输出状态改变。

优点：响应快速，可靠性高，价格便宜，可多点位监控，更换溶液时无须取出液位探测器。

缺点：在顶部安装的效果不太好，需要安装在侧壁上，而侧壁安装需要涉及密封等问题，较复杂。有一定的误报警概率。

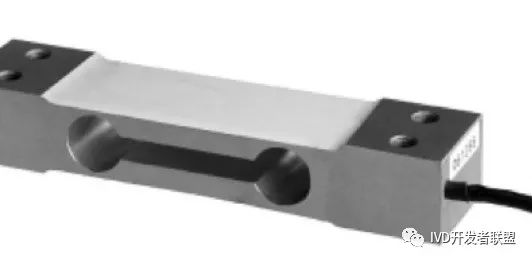

与传统的电子称原理一样，利用应变片与桥式电路，获得液体的重量，从而实现液位报警功能。

优点：响应快速，可靠性高，价格便宜，可连续监测，更换溶液时无须取出液位探测器，防止污染。

缺点：需要设计一个独立的机械用于称重式传感器的安装。
