21类常见分析仪器测试样品准备详解（附动图）

核 磁 共 振 波 谱 仪

(1)、送检样品纯度一般应>95%，无铁屑、灰尘、滤纸毛等杂质。一般有机物须提供的样品量：1H谱>5mg，13C谱>15mg，对聚合物所需的样品量应适当增加。
(2)、仪器配置仅能进行液体样品分析，要求样品在某种氘代溶剂中有良好的溶解性能，送样者应先选好所用溶剂。常备的氘代溶剂有氯仿、重水、甲醇、丙酮、DMSO、苯、邻二氯苯、乙腈、吡啶、醋酸、三氟乙酸。
(3)、尽量提供样品的可能结构或来源。如有特殊要求(如检测温度、谱宽等)

为了保护仪器和保证样品红外谱图的质量，分析的样品，必须做到：
(1)、样品必须预先纯化，以保证有足够的纯度;
(2)、样品须预先除水干燥，避免损坏仪器，同时避免水峰对样品谱图的干扰;
(3)、易潮解的样品，干燥器放置;
(4)、对易挥发、升华、对热不稳定的样品，用带密封盖或塞子的容器盛装并盖紧，需要同实验室说明情况;
(5)、对于有毒性和腐蚀性的样品，必须用密封容器装好。送分别在样品瓶标签的明显位置和分析任务单上注明。

适合分析相对分子质量为50~2000u的液体、固体有机化合物样品，试样应尽可能为纯净的单一组分。

气相色谱仪均使用毛细管柱，进入气相色谱炉的样品，必须是在色谱柱的工作温度范围内能够完全汽化。

(1)、易燃、易爆、毒害、腐蚀性样品必须注明。

(2)、确保分析结果准确、可靠，要求样品完全溶解，不得有机械杂质;未配成溶液的样品要注明溶剂。
(3)、尽可能提供样品的结构式、分子量或所含官能团，以便选择电离方式；

(4)、液相色谱-质谱联用时，所有缓冲体系一律用易挥发性缓冲剂，如乙酸、醋酸铵、氢氧化四丁基铵等配成。

(1)、试样的种类、组分及样品量本仪器适用测定多肽、蛋白质，也可以测定其它生物大分子如多糖、核酸和高分子聚合物、合成寡聚物以及一些相对分子质量较小的有机物，如C60或C60的接枝物等。被测样品可以是单一组分也可以是多组分的，但样品组分越多，谱图就越复杂，谱图分析的难度也越大;如果电离过程中组分之间存在相互抑制作用，则不一定能保证每个组分都出峰。常规测定的样品量约为1~10皮摩尔/微升。

(2)、样品的溶解性：被测样品必须能够溶于适当的溶剂、最好是未溶解的固体或纯液体。若样品为溶液，需要提供样品的溶剂、浓度或含量等信息。

(3)、纯度：为取得高质量的质谱图，多肽和蛋白质样品应避免含氯化钠、氯化钙、磷酸氢钾、三硝基甲苯、二甲亚砜、尿素、甘油、吐温、十二烷基硫酸钠等。如果被测样品在预处理过程中不能避免使用上述试剂，则必须用透析法和高效液相色谱法对样品进行纯化。水、碳酸氢铵、醋酸铵、甲酸铵、乙腈、三氟乙酸等都是用于纯化样品的合适试剂。蛋白质样品纯化后，应尽可能冻干。样品中的盐可通过离子交换法祛除。

(1)、样品溶液的浓度必须适当，且必须清澈透明，不能有气泡或悬浮物质存在;
(2)、固体样品量>0.2g，液体样品量>2ml。

能直接分析的样品应是可挥发、且是热稳定的，沸点一般不超过300℃，不能直接进样的，需经前处理。

样品要干燥，最好能提供要检测组份的结构;对于复杂样品，尽可能提供样品中可能还有其它哪些成分。

(1)、尽可能提供分子式和元素的理论含量或其它相关信息；

(2)、样品必须是不含吸附水的均匀固体微粒或液体，并经过提纯。如样品不纯(含吸附水、有机溶剂、无机盐或其它杂质)会影响分析结果，使测试值与计算值不符；　　
(3)、样品应有足够的量，以满足方法和仪器的线性和灵敏度。

送检样品可以溶于水，或稀酸、稀碱，所用的酸碱不能含有待测离子。对于样品中含有待测元素，但在水、酸、碱溶液中以非离子状态存在的化合物，需要进行相应的样品前处理。

(1)、对送检样品(检测条件)的要求：提供品来源、种类、属性(如矿石、合金、硅酸盐、特种固熔体、高聚物等)。尽可能列出主要成份、杂质成份及其(估计)含量;待检元素中最低(估计)含量是多少?

(2)、对于溶液，写明介质成份(溶剂、酸碱的种类及其(估计)含量)、含氟(F-)与否?因为氟(F-)将严重腐蚀雾化器!)固体样品要制成不含任何有机物的溶液，其最终酸度控制为1moL，样品量：5-50mL。如含悬浮物或沉淀，务必过滤;另请同时测试试剂空白溶液用作扣除空白；

(1)、样品分析一般要求
原子荧光光谱仪分析的对象是以离子态存在的砷(As)、硒(Se)、锗(Ge)、碲(Te)等及汞(Hg)原子，样品必须是水溶液或能溶于酸。

(2)、固体样品
①无机固体样品样品经简单溶解后保持适当酸度。
检测砷(As)、硒(Se)、碲(Te)、汞(Hg)，介质为盐酸(5%，v/v);
检测锗(Ge)，介质为硫酸(5%，v/v);
检测汞(Hg)，介质也可为硝酸(5%，v/v)，检测(As)介质也可为硫酸(2%v/v)。

由于铜、银、金、铂等金属对待测元素的干扰较大，因此该几类合金样品中的砷、硒、碲、汞不宜采用本仪器测定。

②有机或生物固体样品
样品经硝化处理为溶液并保持适当酸度，其介质酸度与无机样品同。

(3)、样品中待测元素限量要求
由仪器灵敏度及分析方法决定，样品含待测元素上下限为0.05μg/g~500μg/g，不在此含量范围内的样品使用本仪器检测将无法保证检测结果的准确可靠。

(4)、样品量
每检测1个元素，要求固体样品量不少于2g，液体样品量不少于20mL，水样不少于100mL。

固体样品，在所检测的温度范围内不会分解或升华，也无挥发物产生。样品量：单次检测无机或有机材料不少于20mg，药物不少于5mg。注明检测条件(包括检测温度范围，升、降温速率，恒温时间等)。

样品量：不少于30mg。送样时请注明检测温度范围，实验气氛(空气、N2或Ar)，升温速率，气体流量等。

送检样品可为粉末状、块状、薄膜及其它形状。粉末样品需要量约为0.2g(视其密度和衍射能力而定);块状样品要求具有一个面积小于45pxx45px的近似平面;薄膜样品要求有一定的厚度，面积小于45pxx45px。

送检样品必须为单晶。选择晶体时要注意所选晶体表面光洁、颜色和透明度一致。不附着小晶体，没有缺损重叠、解理破坏、裂缝等缺陷。晶体长、宽、高的尺寸均为0.1~0.4mm，即晶体对角线长度不超过0.5mm(大晶体可用切割方法取样，小晶体则要考虑其衍射能力)。

由于受电镜高压限制，透射电子束一般只能穿透厚度为几十纳米以下的薄层样品。除微细粒状样品可以通过介质分散法并直接滴样外，其它样品的制备方法主要有物理减薄(离子和双喷减薄等)和超薄切片法。超薄切片样品的制备，需经样品前处理、包埋、切片等复杂工序，周期较长。

送检样品必须为干燥固体、块状、片状、纤维状及粉末状均可。应有一定的化学、物理稳定性，在真空中及电子束轰击下不会挥发或变形;无磁性、放射性和腐蚀性。含水分较多的生物软组织的样品制备，要求用户自己进行临界点干燥之前的固定、清洗、脱水及用醋酸(异)戊酯置换等处理，最后由本室进行临界点干燥处理。观察图像样品应预先喷金膜。一般情况下，样品尽量小块些(≤10x10x5mm较方便)。粉末样品每个需1克左右。纳米样品一般需超声波分散，并喷涂超细微金膜。

送检样品必须为干燥固体，块状、片状、纤维状、颗粒或粉末状均可。应有一定的化学、物理稳定性，在真空中及电子束轰击下不会挥发或变形；无磁性、放射性和腐蚀性。对含水份较多的生物软组织样品，要求预先进行临界点干燥前的固定、清洗、脱水及用醋酸(异)戊酯置换等处理。最后进行临界点干燥处理。图像观察样品应预先镀金膜，成份分析样品必需镀碳膜。一般情况下，样品体积不宜太大(≤5x5x2mm较适合)。

定量分析的样品必须磨平抛光、清洗干净。若样品不能进行表面磨平抛光(将影响分析精度)处理应事先说明。样品应要切成小薄片，不能切割制样，必须先与测试人员确定。应先标记好分析面上的测试点，无标记测试位置时，测试时只选有代表性、较平整位置测试。液体样必须先浓缩干燥。分析的样品必须是在高能电子轰击下物理和化学性能稳定的固体、不分解、不爆炸、不挥发、无放射性、无磁性。

部分样品准备动图：

1、红外样品准备

图1  研磨

图2  压片

 图3  脱出成型   （  图片来源：SGS公开资料）

 图4 溶剂成膜法    （  图片来源：SGS公开资料）

图5 热压成膜法    （  图片来源：SGS公开资料）

2、XRD样品要求及制样特点

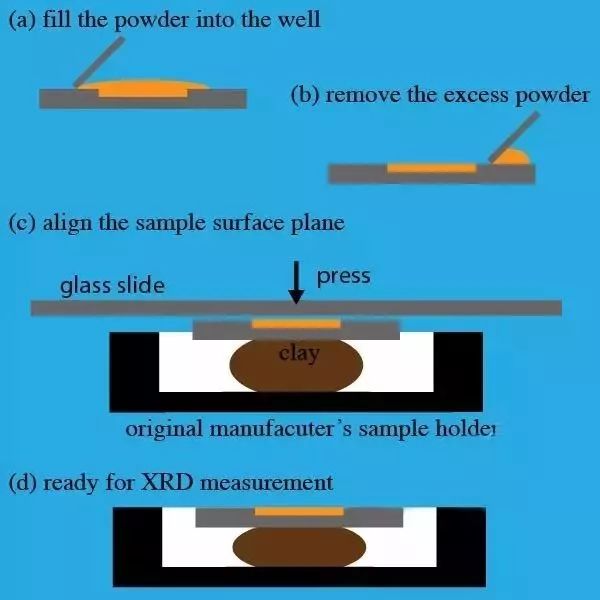

图6  XRD样品制备

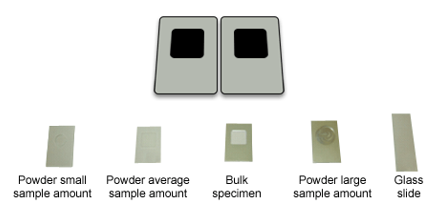

图7 各种样品试片

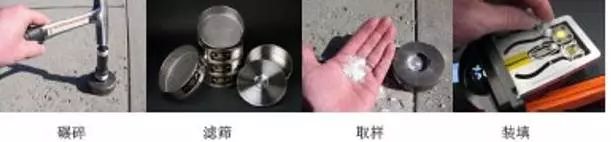

图7 制粉流程操作流程

涂片法采用样品粉末量最少，根据实际粉末量多少选择不同的方法。

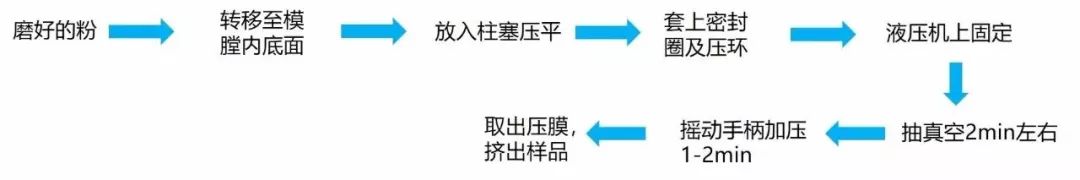

图8  压片法操作流程

文章素材来源测了么，如有侵权，请联系删除！
